做汽车配件、电子外壳、精密光学件的注塑老板注意了：同样的原料、同样的模具、同样的工艺参数，为什么你家做PA/PC件总出银丝、气泡、开裂？？
我们接触过不下100家工厂，设备买的都是一线品牌，模具精度能到0.01mm，师傅调机调到大半夜，可成品率就是上不去，一个月光返工料就亏十几万。
其实90%的问题根本不在注塑机和模具，而是你忽略了最核心的环节：PA、PC都是出了名的“吸水怪”，原料含水率差0.01%，成品品质天差地别，中央供料系统的干燥模块配置，直接决定你家的良品率上限。
普通ABS/PP用的供料干燥系统，给PA/PC用完全是“牛头不对马嘴”。干燥不彻底、露点不达标、风路设计不合理，哪怕你后续工艺调得再精准，也做不出合格的精密件。
这篇文章结合东莞市实用节能科技公司20年整厂自动化供料落地经验，不讲空泛理论，只讲PA/PC中央供料系统选型的硬标准，重点拆解干燥模块的必配配置、避坑要点和差异化选型方案，帮你一次性选对设备，彻底解决吸湿导致的成型缺陷，看完就能直接对照着查自家设备合不合格。
一、为什么PA、PC不能用普通供料系统？这俩的“吸水属性”真的不一样
很多工厂刚上PA/PC产品线的时候，为了省钱省事，直接用原来做ABS/PP的普通中央供料系统，配个常规热风干燥机就开工，这是最典型的选型误区，也是后面一堆不良品的根源。
普通PP、ABS颗粒吸湿率极低，短期暴露在空气中不会快速吸水，常规热风干燥就能满足成型需求；但PA（尼龙）、PC（聚碳酸酯）是典型的高吸湿工程塑料，物料特性完全不同：
1. PA尼龙：半小时就能“喝饱水”：吸水性是真的强，刚干燥好的原料，在车间敞开摆半小时，含水率直接超标。而且水分是藏在分子内部的，普通热风只能吹掉表面的水，内部水分根本烘不出来，做出来的零件一摔就裂，韧性差到离谱。
2. PC聚碳酸酯：一点水就能毁一批货：对含水率的要求近乎苛刻，哪怕只有万分之一的水分，高温注塑的时候也会发生水解，做出来的透明件全是银纹、气泡，透光率不达标，尺寸忽大忽小，根本过不了汽车、电子行业的质检标准。
简单来说：普通供料系统只能“表面吹干”，PA/PC专用供料干燥系统才能“深层除湿”。想要稳定量产精密工程塑料件，核心不在于输送管道和机型大小，而在于干燥模块的硬件配置和风路逻辑。
二、划重点！PA/PC中央供料干燥模块，这4项配置缺一不可
市面上绝大多数通用型中央供料系统，标配的是普通热风干燥、上吹式风路、无露点监测，这类配置完全不适合PA、PC生产。针对两种高精密工程塑料，干燥模块必须按以下标准配置，缺一不可。
1. 必须配蜂巢转轮除湿，普通热风/冷冻除湿直接pass
PA、PC成型的核心要求就是低露点干燥风，这是普通干燥设备根本达不到的。
普通热风干燥只能把表面水分烤干，根本控制不了空气湿度；冷冻除湿最多只能把露点降到0℃，对于PA/PC来说完全不够。

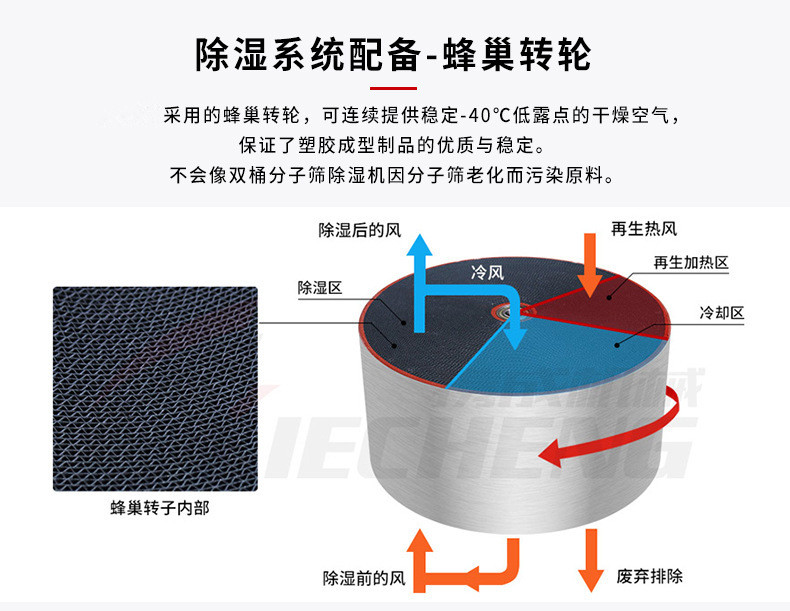

真正适合PA/PC的干燥模块，必须搭载蜂巢转轮除湿系统，这也是行业公认的标准配置：
– 可稳定输出-40℃及以下超低露点干燥风，彻底带走物料内部结合水；
– 针对PA6、PA66等高吸湿尼龙物料，可升级高精密H5转轮，除湿效率更高、露点更稳定；
– 密闭循环风路设计，杜绝外界潮湿空气侵入，从源头避免原料二次吸潮。
只有做到低露点深层除湿，才能彻底解决PA、PC注塑银丝、气泡、脆裂的核心问题。
2. 下吹式热风+双层保温料桶，解决干燥不均匀问题
很多工厂明明买了好的除湿主机，结果还是干燥不均匀，问题就出在料桶的风路设计上。
老式的上吹式料桶，热风全都往上跑，桶底的料根本烘不到，上面的料烤过了，下面的料还湿着，做出来的产品一批色差大，一批有气泡，问题完全找不到规律。
PA/PC专用的干燥料桶，必须是下吹式风管+旋风排气结构：热风从桶底往上吹，均匀穿透整个料层，从下到上逐层烘干，没有任何死角；再配上双层不锈钢保温料桶，热量不流失，烘干更均匀，还能省30%的电费。
这组配置看似基础，却是解决PC透明件水纹、PA零件韧性不稳定的关键细节。
3. 露点实时监测+PID精准控温，靠数据不靠经验
以前很多工厂烘干原料全靠师傅经验，“摸起来热了就差不多”，这样干最容易出问题。普通干燥机只有温度显示，你根本不知道露点达不达标，原料到底烘没烘透。

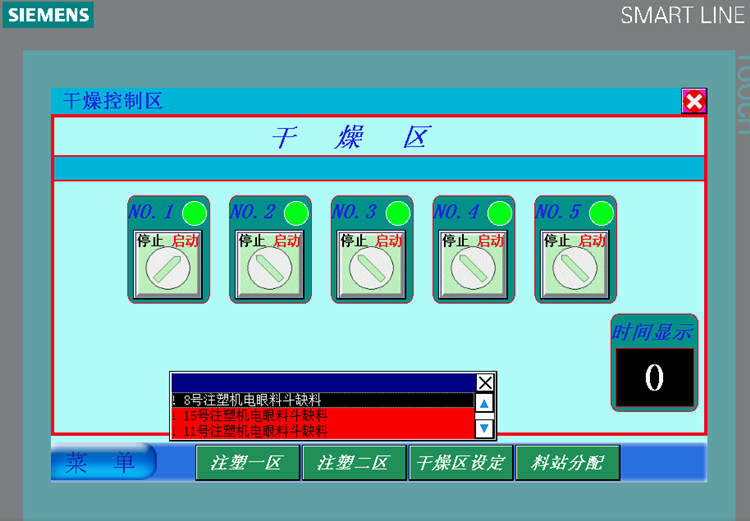

靠谱的PA/PC干燥模块，一定要带实时露点显示器+PID智能恒温系统：
– 实时监测风路露点数值，异常自动报警，杜绝不合格原料上机；
– 精准控温，温差控制在±1℃以内，避免PA过热黄变、PC高温裂解；
– 适配不同物料自定义温区：PC常规干燥温度100-120℃，PA尼龙80-100℃，按需精准调控。
4. 三机一体集成结构，杜绝二次吸潮
PA、PC原料烘好之后最怕接触空气，你要是烘干了再人工搬料、用敞口小车推，哪怕只有几分钟，原料又重新吸水了，前面烘得再好也白搭。
量产场景一定要选三机一体除湿干燥供料集成模块：除湿、干燥、送料全在密闭管道里完成，烘好的原料直接抽到注塑机料筒里，全程不接触外界空气，完美保住干燥效果。
三、PA和PC干燥配置怎么选？不用盲目买最好的，适合的才最划算
PA和PC虽然都怕水，但成型要求不一样，不用全都买最贵的配置，按需选型既能保证品质，又能省下不少设备成本。
1. PA尼龙（PA6/PA66）选型重点：防回潮是核心
PA核心痛点：吸水速度极快、干燥后极易回潮，成型后易脆裂、韧性差。
干燥配置要求：优先高精密蜂巢转轮，稳定-35℃~-40℃露点；中温长效烘干，搭配强力密闭送料系统；高湿车间建议加装前置风路除湿辅助模块，杜绝二次回潮。
适用场景：汽车尼龙配件、齿轮、紧固件、耐磨结构件等高强度塑件生产。
2. PC聚碳酸酯选型重点：低露点+高均匀度
PC核心痛点：微量水分即可水解，透明件极易出现水纹、气泡、雾度不良。
干燥配置要求：必须稳定-40℃超低露点，高精度PID控温，杜绝温度波动；优先双层保温下吹式料桶，保证整桶物料干燥均匀；透明光学件需升级无尘过滤风路，避免杂质污染。
适用场景：透明灯罩、光学镜片、电子外壳、精密结构件、汽车透光件等高品质塑件生产。
四、选型避坑！这5个错误别再犯了，最少亏几万
很多工厂设备买的时候看着配置齐全，用起来才发现问题不断，良品率上不去还找不到原因，这都是选型的时候没注意这些细节：
1. 别贪便宜混用普通干燥系统：不要为了省几万块用普通干燥模块替代专用低露点除湿模块，短期看着省钱，长期良品率低，返工的钱够你买好几套新设备。
2. 不是温度越高烘干效果越好：PA、PC烘干温度太高会导致物料发黄、变脆，性能直接下降，精准控温+长效除湿才是正确思路，不是越热越好。
3. 输送风路必须是密闭的：干燥后的PA/PC原料绝对不能敞着转运，全程密闭负压输送是标配，不然二次吸潮等于白烘。
4. 产能和干燥风量要匹配：小产能配大干燥模块浪费电，大产线配小除湿机烘不过来，一定要根据你的注塑机数量、每小时产量来选对应的风量和料桶容积。
5. 南方高湿地区要升级配置：南方回南天、梅雨季节的时候，空气湿度特别大，普通配置的除湿机根本不够用，一定要选性能更强的除湿模块，必要时车间也要加环境除湿，才能保证稳定生产。
五、最后总结：PA/PC供料系统选型，核心看干燥模块
不同于普通塑料供料看输送速度、管道耐磨度，PA、PC工程塑料中央供料系统选型的核心，永远是干燥除湿模块。
想要彻底解决银丝、气泡、开裂、尺寸不稳、强度不足等成型问题，不用盲目调试模具和工艺，优先配齐蜂巢转轮低露点除湿、下吹恒温干燥、密闭无回潮输送、实时露点监测四大核心配置。
选对干燥模块，不仅能稳定产品品质、提升良品率，还能减少返工损耗、降低长期运维能耗，真正实现自动化降本增效。
最后提醒：PA/PC精密工程塑料生产，设备选对比选贵更重要。如果你不确定自家的产能、物料、车间环境该怎么搭配干燥模块，可以在评论区留下你的注塑机位数量、小时产能和常用物料型号，我会帮你免费评估最适合的PA/PC中央供料干燥系统配置方案，帮你少走弯路少踩坑。
